Модернизация и оснащение узлов учета циркуляционной воды «под ключ»

Объект: Филиал «Гусиноозёрская ГРЭС» АО «Интер РАО-Электрогенерация»
Направление: Учет циркуляционной воды в напорных трубопроводах большого диаметра

Цель проекта: Создание современных узлов учета циркуляционной воды энергоблоков №1-6 для точного измерения и контроля количества забираемой воды из озера Гусиного на технологические нужды Гусиноозёрской ГРЭС, контроля режима работы напорных циркуляционных водоводов, а также фиксации, сбора и передачи информации о расходе циркуляционной воды в АСУТП станции.

Ключевой вызов:

• Организация учета на трубопроводах большого диаметра (1600-2000 мм) в диапазоне расходов от 4 000 до 28 000 м³/ч.
• Обеспечение высокой точности измерений (±2%) в суровых климатических условиях высокогорного региона (температура от -40 до +45°C, атмосферное давление от 84 до 106,7 кПа).
• Возможность демонтажа первичных преобразователей без остановки и дренирования трубопровода.
• Интеграция с существующей АСУ ТП станции.
• Реализация многолетнего комплексного проекта без остановки производственного процесса электростанции.

Выполненные работы:
Этап 1. Обследование объекта и разработка документации

• Проведено комплексное обследование узлов учета циркуляционной воды всех энергоблоков (№1-6).
• Изучены схемы водоснабжения станции, определены оптимальные места установки оборудования на прямых участках напорных водоводов.
• Разработана проектная документация с учетом экстремальных климатических условий региона.

Этап 2. Поставка оборудования и монтаж

• В течение нескольких лет поэтапно поставлено и смонтировано оборудование для всех шести энергоблоков:

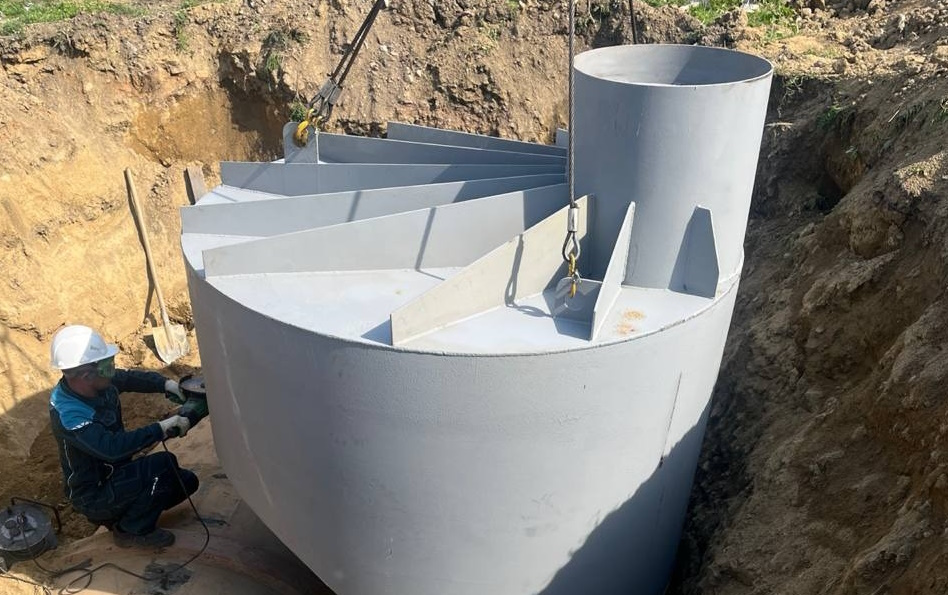

• Смонтированы специальные колодцы для установки первичных датчиков расходомеров.
• Установлены обогреваемые шкафы учета уличного исполнения для размещения вторичных блоков расходомеров.
• Выполнено подключение питания от существующих линий и надежное заземление к конструкциям циркуляционных водоводов.

Этап 3. Пусконаладочные работы и ввод в эксплуатацию

• Налажен расходомер.
• Выполнен вывод текущего расхода (сигнала 4-20 мА) на контроллер АСУ ТП.

Результат:

• Созданная система обеспечивает точный коммерческий учет циркуляционной воды (±2%) на крупнейшей тепловой электростанции Республики Бурятия в экстремальных климатических условиях высокогорья.
• Внедрен бесконтактный метод измерения без врезки в трубопровод диаметром до 2000 мм, что позволило проводить работы без остановки действующего производства.
• Реализована интеграция с АСУ ТП станции для автоматического сбора и обработки данных.
• Система соответствует требованиям законодательства.
